Versione delle 20:04, 17 gen 2018
---------------COLLEGAMENTO OUTPUT------------------
Collegare pin 42 a +VCC (+10V)
Collegare pin 46 a GND
Collegare per esempio il pin 27(output) a +VCC (+10V) con nel mezzo una resistenza da 500 ohm
Il tutto collegato con il connettore 2 (quello che va verso la scheda installata sulla scheda madre)

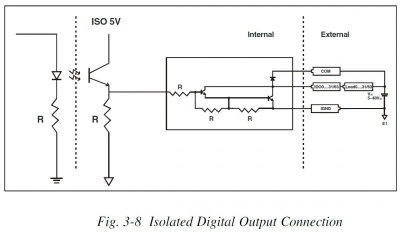

Schema Output
---------------COLLEGAMENTO INPUT------------------
Collegare pin 17 a GND
Il tutto collegato con il connettore 1 (quello che va verso la scheda installata sulla scheda madre)
Schema Input
