Collegamenti scheda AdLink 7230 USB
Collegamento OUTPUT (NB: è un NPN)
-Collegare tramite alimentatore esterno il meno a IGND
-Collegare sempre tramite alimentatore esterno il più a VDD

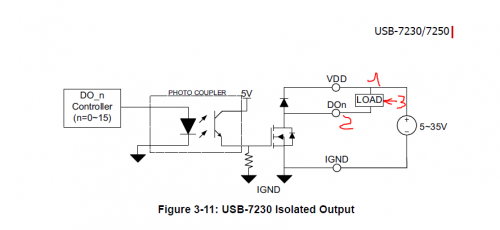

-Da VDD partire con un cavo; quello sarà il polo positivo di ciò che vogliamo comandare (ad es. Relè) (1 in figura)
-Collegarsi ad una qualsiasi DO; quella sarà il nostro polo negativo di ciò che vogliamo comandare (2 in figura)
Nello schema sottostante, il LOAD (3 in figura) corrisponde a ciò che vogliamo comandare, NON ad un carico come verrebbe da pensare.
