Introduzione
Di seguito i punti per realizzare più foto (con un unico trigger) con una telecamera Dalsa.
Tutte le opzioni di configurazione si devono fare da CamExpert.
Modifiche su I/O Controls
1) Trigger Selector = Multiframe Trigger
2) Trigger frame count = n (n = numero foto scattate)
3) Ricordarsi che la durata del flash dell'illuminatore sia compatibile con il tempo d'esposizione dato alla telecamera

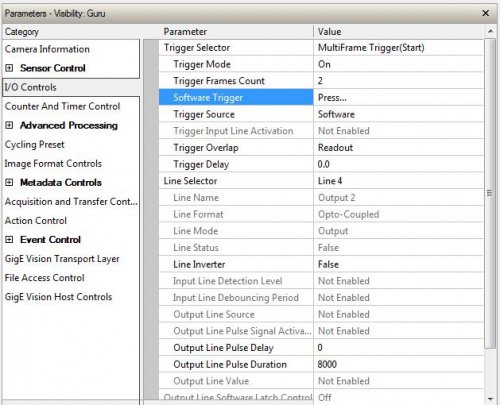

ScreenShot I/O Controls

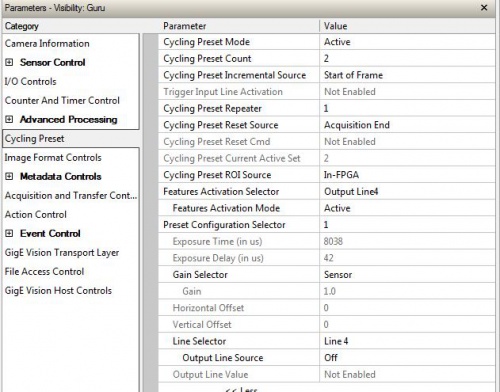

Modifiche su Cycling Preset
1) Cycling Preset Mode = Active
2) Cycling Preset Count = 2
3) Cycling Preset Incremental Source = Start of Frame
4) Cycling Preset Reset Source = Acquisition End
5) Feature Activation Selector = qua si possono selezionare i parametri da far variare da una foto all'altra.
es. se voglio attivare entrambi gli illuminatori:
- selezionerò OutputLine3
- Feature Activation Mode = Active
- selezionerò OutputLine4
- Feature Activation Mode = Active
6) Preset Configuration Selector = da 1 a n (dipende da quanti frame vengono salvati)
es. sempre dei due illuminatori:
- Preset Configuration Selector = 1
- Ricarico la pagina per rendere effettiva la modifica
- Line Selector = Line3
- Output Line Source = Exposure Active
- Preset Configuration Selector = 2
- Ricarico la pagina per rendere effettiva la modifica
- Line Selector = Line4
- Output Line Source = Exposure Active
In questa maniera avrò (con un unico trigger) la prima foto con l'illuminatore cablato sull'output 1 e la seconda foto con l'illuminatore cablato sull'output 2.
